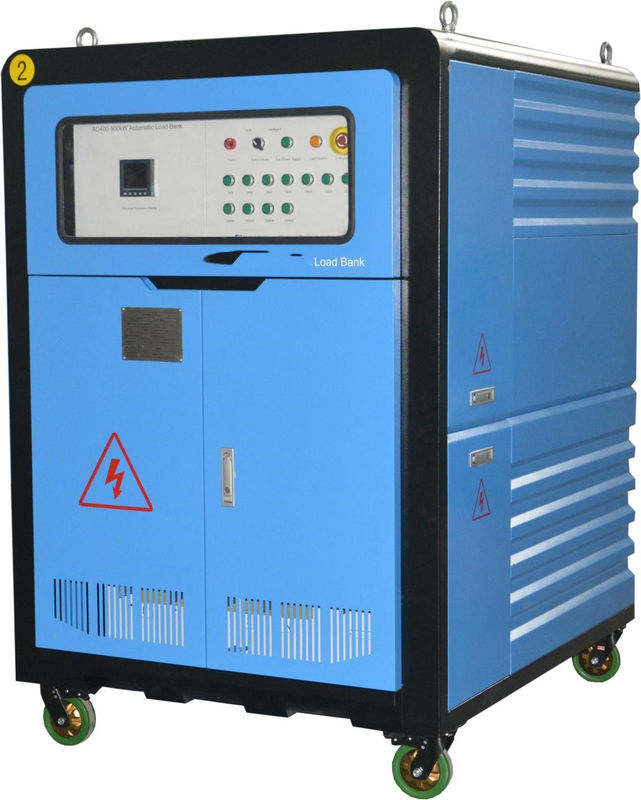

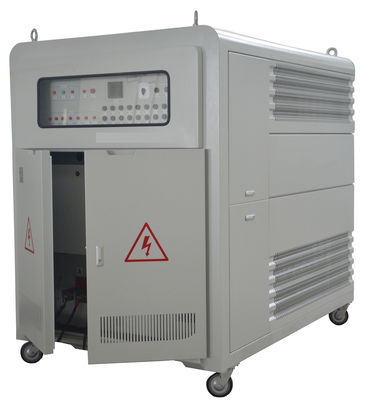

Banco de carga resistente de 600 kW para teste de geradores

Modelo

KL600

Precisão de exibição

Nível 0.5

Potência de controlo

Energia externa 380VAC 3 fases 4 fios 50Hz

Conexão por fio

Entrada do banco de carga - barra de comando (acoplamento estelar "Y") Entrada de potência de controlo - bloco terminal

Interface de comunicação

RS232/RS485

Isolamento

F

Método de trabalho

Trabalho contínuo

Refrigeração

Ar forçado, entrada de ar horizontal e refrigeração dos gases de escape para cima

Transportes

Com olhos elevadores e rodas de rodas

Cores

Como exigências do cliente ou como nosso projeto

Dimensões

1610*1250*1600mm L×W×H

Peso

800 KGS

Temperatura ambiente

-10°C~+50°C

Umidade relativa

≤ 95%

Altitude

≤ 2500 m

Pressão atmosférica

86 ~ 106 kPa

Contactor

Schneider

Fusão

MIRO

PLC

Siemens

Botão de luz

ABB

Relais

OMRON

Resistência de liga

Kingway

Software de processamento de dados

Kingway

1) 3 linha LED multifunção medidor pode exibir em tempo real tensão e corrente de três fases e cada fase, potência resistiva, fator de potência, potência aparente, frequência e tempo de funcionamento do conjunto gerador.

2) O utilizador pode pré-definir a potência e, em seguida, pressionar o botão de carga principal.

3) Modo de controlo: o utilizador pode escolher o controlo local ou o controlo inteligente (através do PC)

4) Bloqueio do modo de controlo: há um interruptor no painel de controlo para escolher o modo de controlo, o outro modo de controlo é inválido se o utilizador escolher um modo de controlo.

1) Tenha o botão de parada de emergência.

2) Em caso de sobrecarga, sobreaquecimento, curto-circuito, o banco de carga removerá automaticamente a carga e dará alarme.

3) Protecção do ventilador: o banco de carga não pôde ser carregado antes da alimentação do ventilador estar ligada.

4) Alerta quando qualquer ventilador estiver anormal ou com volume de ar insuficiente, etc.

5) Botão de protecção: existem alguns botões de protecção que podem ser desligados em caso de falso alarme ou para exigências especiais.

1) Carga automática: o utilizador pode definir vários períodos de potência e duração e, por sua vez, de 0%→25%→50%→75%→100% ou 110%, em seguida, →75%→50%→25%→0%, etc., para realizar testes de carga automáticos.

2) Pode realizar ensaios paralelos para várias unidades.

3) Os dados podem ser salvos, podem exibir dados em tempo real e dados de histórico.

4) Os gráficos e gráficos podem ser exportados em formato JPG enquanto os dados exportados em formato Excel e Word são testados, e todos podem ser impressos.

Descrição do símbolo do contador: no processo de carregamento, a máquina pode exibir parâmetros em tempo real através de instrumentos de medição.

Display área de funcionamento do instrumento, o diagrama chave é o seguinte: instrumento tem as três janelas de exibição superior, médio e inferior, cada valor e símbolo de unidade formam os dados.A janela superior mostra 100.0V, é para dizer que a tensão de fase A é de 100V.

F1, F2 e na parte inferior, você pode alternar três janelas e reciclagem de parâmetros de exibição.
Símbolos em inglês que significam:
V: símbolo da tensão de fase; unidade: V, e combinada com K, M a kV MeV;
V LL: dois símbolos indicam uma tensão da linha; Unidade: V, e combinada com K, M a kV MV;
A: Símbolo de corrente; Unidade: A, e combinada com K, M a kA, MA;
W: símbolo da potência ativa; Unidade: W e combinada com K, M para kW, MW;
Var: símbolo da potência reativa; unidade: Var, e combinada com K, M para kvar, Mvar;
VA: símbolo de potência aparente; unidade: combinação VA e K, M kVA, MVA;
Hz: símbolo de frequência; unidade: Hertz;
PF: símbolo do factor de potência;
E: símbolos de energia; Unidade: Ep (potência ativa) kWh, Eq (energia reativa) kVAh, Es (potência aparente) kVA;
3P3L: dois componentes de três fases de três fios;
3V3A: três elementos de três fios de três fases;
3P4L: trifásico de quatro fios;
