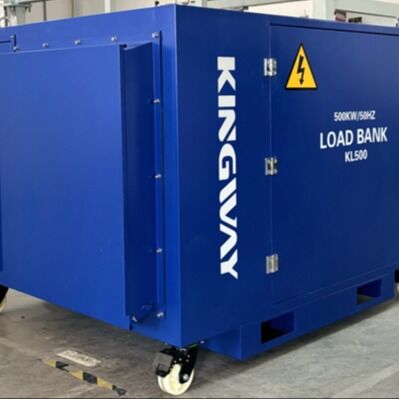

Projeto compacto resistivo portátil da elevada precisão do banco de carga

1. Definição

2Princípio de funcionamento

• Tipo de resistência (mais comum): A corrente elétrica passa através de resistências de potência e converte a energia em calor através do efeito Joule, resfriado por refrigeração forçada por ar ou água;Fator de potência = 1.0.
• Tipo de indução: As bobinas indutivas consomem energia reativa para simular cargas de motor e transformador comFator de potência atrasada.
• Tipo de capacidade: Os condensadores fornecem potência reactiva capacitiva para compensação de potência e simulação de filtragem com超前 factor de potência de condução.
• Tipo RLC combinado: Cargas resistentes, indutivas e capacitivas integradas comFator de potência ajustável (0,1 ∼1,0)para simular condições de trabalho complexas.

3Estrutura principal

• Componentes de carga: módulos de resistor/indutor/condensador
• Sistema de controlo: Manual / PLC / controlo remoto, ajuste passo a passo e de carga contínua
• Instrumentos de medição: controlo da tensão, corrente, frequência, potência, factor de potência e temperatura
• Sistema de refrigeração: refrigeração por ar forçado (tipo portátil) / refrigeração por água (alta potência e funcionamento prolongado)
• Funções de protecção: sobrecorrência, sobre temperatura, perda de fase, curto-circuito e parada de emergência

4. Classificação

• Por características de carga: RLC resistente, indutiva, capacitiva, combinada
• Por nível de tensão: baixa tensão (400V/690V), média e alta tensão (3kV/6kV/10kV)
• Por instalação: Tipo portátil / montado em reboque, montado em deslizamento / tipo fixo
• Por função: tipo AC, tipo DC, tipo de simulação harmônica, tipo programável inteligente

5Principais aplicações

1. Teste do gerador EDG/MTG
   Ensaio transitório de carga total e de carga gradual; verificação da resposta transitória de frequência e de tensão; ensaio de resistência a longo prazo de carga total para aumento de temperatura, consumo de combustível e calibração dos ajustes de proteção;ensaio de paralelo e de partilha de carga.
2. Teste UPS e inversor
   Ensaio de desempenho de comutação de energia, duração de reserva, capacidade de carga e supressão harmónica.
3. Teste de bateria e armazenamento de energia
   Ensaio de capacidade, medição da curva de descarga, análise da resistência interna e verificação da protecção do BMS.
4. Aplicação offshore e à prova de explosão
5. De potência não superior a 50 WEx'e, zona 2, IIA T3, IP65para a manutenção de carga regular de EDG/MTG montados em deslizamento externo, evitando a deposição de carbono e a cilindrada molhada causada por uma operação sem carga ou com carga leve.
6. Indústria da nova energia
   Dissipação de energia para inversor eólico e fotovoltaico, ensaio de adaptabilidade à rede.

6Parâmetros técnicos essenciais

7Resumo
